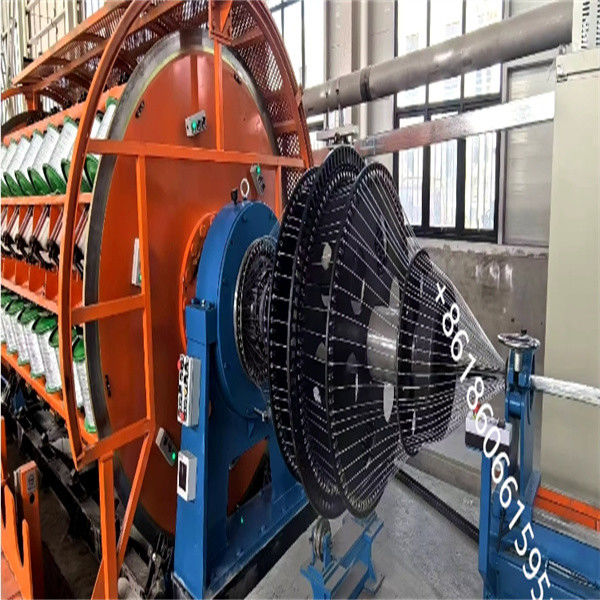

سرعت بدون گام 400/42+42 ماشین کابل زرهی برای مشخصات مختلف کابل

سرعت بدون گام 400/42+42 ماشین کابل زرهی برای مشخصات مختلف کابل

1کاربرد:
این ماشین عمدتا برای تولید پنل سیم فولادی کربن پایین برای کابل های قطعی بزرگ و پیچاندن بدون عقب نشینی سیم های آلومینیوم استفاده می شود.همچنین می تواند برای رشته های غیر پیچیده از هسته های سیم دایره ای مس استفاده شود.

2.بررسی کلی از ترکیب تجهیزات
کل ماشین توسط یک موتور جداگانه و پیچ و کش توسط موتورهای جداگانه هدایت می شود. پیچ و کش برای چرخش از طریق یک گیربکس اختصاصی هدایت می شود.کنترل کل ماشین اتخاذ سیمنز S7-200 سری PLC برای اطمینان از دقت همگام سازیدر تولید واقعی، the operator can set the process parameters such as the pitch of each section of the twisted wire and the speed of the production line on the touch screen according to the required cable specificationsدر هنگام راه اندازی، PLC به طور خودکار سرعت هر بخش انتقال را محاسبه می کند، اطمینان از همگام سازی کل ماشین و دقت پیچ سیم پیچ شده،و به دست آوردن تنظیم سرعت بدون گام از کل ماشین.
تنش رولی سیم از بدن پیچیده توسط اصطکاک مکانیکی کنترل و تنظیم می شود تا ثبات تنش رولی سیم را تضمین کند.
عملکرد کل ماشین استفاده از سیمنز S7-200 سری PLC و fieldbus برای کنترل یکپارچه، هماهنگی وضعیت کار، عملیات،و کنترل سرعت از قسمت های مختلف الکتریکی ماشین. صفحه نمایش لمسی برای کنترل عملیات، رابط رنگ انسان-ماشین زیمنس را اتخاذ می کند.

• سیم فولاد کربن پایین:Φ0.9-Φ3.0mm
• حداکثر قطر هسته قبل از زره بندی: ≤ Φ80mm
• سرعت چرخش:72.5r/min ((سرعت کار)
• ارتفاع زره: تنظیم بدون گام
• قدرت موتور اصلی:90kW ( موتور فرکانس متغیر AC)
• Φ600x2 سرعت ماشین نوار غیر فلزی: 500r/min
• ارتفاع ماشین نوار غیر فلزی: تنظیم بدون گام
• قدرت موتور دستگاه تایپ غیر فلزی:11kw ( موتور فرکانس متغیر AC)
• حداکثر نیروی کششی: 5 T
• حداکثر سرعت خط کششی: 30 متر/دقیقه
• قدرت موتور سوسک پنوماتیک:22kW x2 مجموعه ((موتر فرکانس متغیر AC)
• اندازه لوله بازده در قفس:PN400 ((نقشه لوله مشتری)
• اندازه سیم پیچ مرکزی:PN1600-PN3150
• اندازه لوله گیر:PN1600-PN3150
• ارتفاع مرکز ماشین: 1000mm

• 3150mm استایل پرداخت پورتال
• # از طریق قاب سیم تایپ کنید
• 48+48-500 قفس اصلی
• سیستم خودکار لوله بارگذاری جانبی
• نگهدارنده گچ سیم بسته
• Φ600x2 دستگاه نوار نواری غیر فلزی
• شمارنده های مکانیکی و الکتریکی
• ماشين گلوله اي 5000 کيلوگرم
• 3150mm پورتال و ریک خط عبور
• سیستم کنترل الکتریکی
• حصار ایمنی

4سیستم کنترل الکتریکی

• منبع برق یک سیستم سه فاز پنج سیم است: 380V (± 10٪) 50HZ
• این ماشین یک محرک فرعی را به کار می گیرد (محرک یک موتور فرکانس متغیر را به کار می گیرد) و هر موتور فرکانس متغیر AC یک کنورتر فرکانس را برای کنترل سرعت به کار می گیرد.کل ماشین توسط یک کنترل قابل برنامه ریزی زیمنس کنترل می شود، و صفحه لمسی زیمنس کنترل عملیات. دستگاه اصلی با تاخیر پس از زنگ زنگ زنگ زنگ شروع می شود.
• این دستگاه مجهز به محافظ های زیر است
• آلارم خطا کنورتر فرکانس
• حفاظت از بیش از حد و محافظت از منبع برق برای کابل های دریافت و تخلیه
• محافظت از فشار هوا
• محافظت از پاره شدن سیم

5.به صورت مستقیم کار می کنم:

جهت کار تجهیزات: دستگاه راست سر، کار دستگاه رو به سمت، خط آزاد کردن چپ، خط گرفتن راست

6رنگ:

• قطعات چرخان:RAL2004
• بدن اصلی:RAL5015
• قطعات دیگر:RAL7035
