ماشین ساخت مدارهای فشرده ماشین ساخت رشته های قاب سفت JLK400/6+12

Name: ماشین ساخت مدارهای فشرده ماشین ساخت رشته های قاب سفت JLK400/6+12
Brand: Beyde Trading Co.,Ltd
SKU: 400/1+6+12
Availability: InStock

جزئیات محصول

محل منبع: چین

نام تجاری: Beyde

گواهی: CE

شماره مدل: 400/1+6+12

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

جزئیات بسته بندی: بسته بندی ظرف ایمنی

زمان تحویل: 90 روز

شرایط پرداخت: L/C، D/A، D/P، T/T

قابلیت ارائه: 200 مجموعه در سال

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

جزئیات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Compact Conductor Making Machine,Rigid Frame Stranding Machine,Conductor  Stranding Machine, Rigid Frame Stranding Machine, Conductor  Stranding Machine


قطر سیم ورودی:	φ1.0-φ5.0mm.	سرعت خط کشش:	61 متر در دقیقه
ولتاژ:	220 ولت/380 ولت	قطر بوبین:	500 میلی متر
اسپول رو بردار:	φ1250-2500mm	محدوده زمین:	بی قدم
سرعت خطی:	61 متر در دقیقه	چرخ کاپستان:	1600 میلی متر
موتور محرکه:	55KW	انتقال:	موتور مجزا
اندازه پرداخت کنید:	1600 میلی متر یا با توجه به اندازه کابل	دیا:	25 میلی متر
جهت پیچ و تاب:	s / z اختیاری	مسیر:	توسط کاربر تصمیم گرفت

قطر سیم ورودی:	φ1.0-φ5.0mm.
سرعت خط کشش:	61 متر در دقیقه
ولتاژ:	220 ولت/380 ولت
قطر بوبین:	500 میلی متر
اسپول رو بردار:	φ1250-2500mm
محدوده زمین:	بی قدم
سرعت خطی:	61 متر در دقیقه
چرخ کاپستان:	1600 میلی متر
موتور محرکه:	55KW
انتقال:	موتور مجزا
اندازه پرداخت کنید:	1600 میلی متر یا با توجه به اندازه کابل
دیا:	25 میلی متر
جهت پیچ و تاب:	s / z اختیاری
مسیر:	توسط کاربر تصمیم گرفت

توضیحات محصول

ماشین ساخت مدارهای فشرده ماشین ساخت رشته های قاب سفت JLK400/6+12

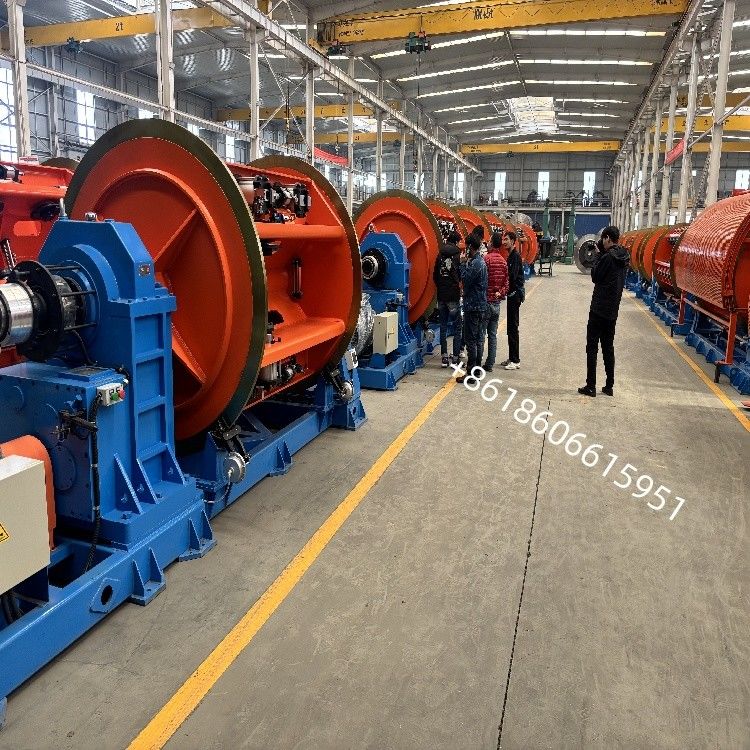

ماشین ساخت مدارهای فشرده ماشین ساخت رشته های قاب سفت JLK400/6+12 0

درخواست

برای تولید 1+ 6+ 12 آلومینیوم برهنه طولی، سیم مس برهنه، سیم فلزی هسته ای آلومینیوم و سیم آلیاژ آلومینیوم مناسب است.لوله گرد، کشش و فشار و رشته های هدایت کننده شکل ویژه.

1. هدايت كننده ي بسيار فشرده
2. مدارهاي پرسپيرال / قطب مستقيم شکل / مدارهاي ميليکن
3. رسانای هوا ACSR/AAAC/AAC
4. سیم پیش شکل (TW) هادی بالا
5. غربالگری مس کابل های برق

نه	پست ها	ویژگی ها
1	قطر سیم تک	Φ 1.2 - Φ 5.0mm
2	حداکثر قطر متراکم	Φ25mm
3	حداکثر سرعت چرخش قفس	6B:210RPM 12B:190RPM
4	قطر چرخ کاپستان	Ф1600mm
5	سیم کشی مرکزی	Ф630mm
6	کلاهک در قفس	۴۰۰۰ میلی متر
7	لوله گیرنده	ف800mm- ف1600mm
8	قدرت موتور اصلی	55KW، AC، 380V، 50Hz
9	محدوده ارتفاع خشکی	50-600mm بدون گام
10	ارتفاع مرکزی ماشین	1000 میلی متر

اطلاعات کلی در مورد ماشین با نوع قاب سفت
ماشین های نوع فریم سخت یک نوع ماشین های نوع قفس هستند که دستگاه پرداخت را ندارند، زیرا قطعه کار بر روی کویل ها به طور مستقیم در استانداردهای استاندار نصب می شود.که این تکنولوژی را بسیار ساده می کند.در بخش چرخش، کویل های پرداخت با سیم در 3 ردیف به عنوان نزدیک به محور چرخش به عنوان ممکن است، اجازه می دهد تا سرعت چرخش را به 180-350 rpm افزایش دهد.

خطوط نوع قاب سفت برای رشته های گرد و بخش (پروفیل) هسته های کابل های برق استفاده می شود. ساختار متعارف 6+12+18+24+30 است.

همچنین خطوط پیچیده تری از این نوع وجود دارد. یک دستگاه پرداخت منفعل از نوع کانتیلیور اغلب به عنوان دستگاه پرداخت مرکزی استفاده می شود.و همچنین مجهز به یک دستگاه پرداخت بزرگ اضافی در صورت لزوم است.

یک دستگاه گیرنده از نوع ستون یا پورتال می تواند به عنوان یک دستگاه گیرنده استفاده شود.

نه، نه	پست ها	مقدار
1	Φ ۶۳۰ میلی متر بازپرداخت دستی	1 مجموعه
2	400/6+12 قفس های بابین	1 مجموعه
3	سیستم بارگذاری جانبی برای هر قفس	1 مجموعه
4	دارنده قالب با رشته سیم	1 مجموعه
5	داربست قالب داربست و داربست فشرده	1 گروه
6	شمارنده متر	1 مجموعه
7	Φ1600mm چرخ های دو قلو	1 مجموعه
8	Φ1600mm نوع ستون با قطب	1 مجموعه
9	سیستم انتقال	1 مجموعه
10	سیستم کنترل الکتریکی	1 مجموعه
11	حصار امن	1 مجموعه

ماشین ساخت مدارهای فشرده ماشین ساخت رشته های قاب سفت JLK400/6+12 1

ماشین ساخت مدارهای فشرده ماشین ساخت رشته های قاب سفت JLK400/6+12 2

ماشین ساخت مدارهای فشرده ماشین ساخت رشته های قاب سفت JLK400/6+12 3

ماشین ساخت مدارهای فشرده ماشین ساخت رشته های قاب سفت JLK400/6+12 4

ماشین ساخت مدارهای فشرده ماشین ساخت رشته های قاب سفت JLK400/6+12 5
