برجسته کردن:
ماشین های لوله کشی برای کابل های پتروشیمی,خط لوله کشی سری MS برای ACSR,دستگاه خط بسته بندی لوله ای OPGW
, MS Series stranding line for ACSR
, OPGW tubular closing line machine

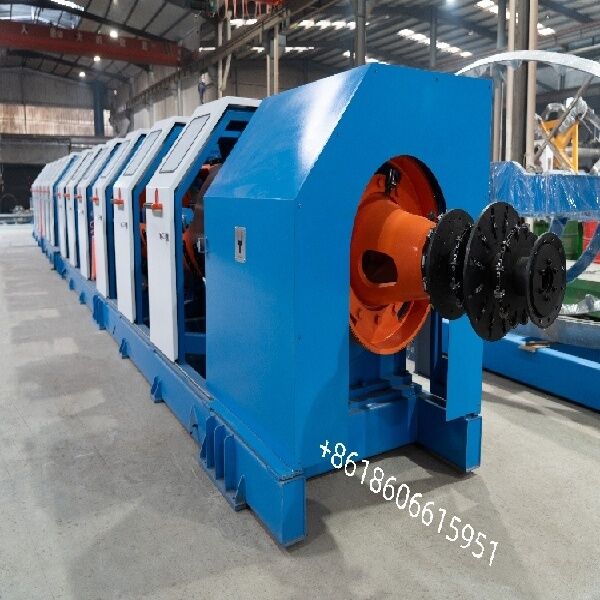

خط لوله ای و بسته شدن. سری MS برای کابل های اتروشیمی، ACSR و OPGW.
1درخواست
این ماشین مناسب برای سیم رشته ای استیل هسته آلومینیوم، سیم رشته ای فولاد و یا سیم رشته ای است.هر دو سر پشتکنش نردبان، می تواند عملکرد پایدار و زمان خدمت طولانی را تضمین کند.
2. ویژگی
2.1 لوله ای که بر روی پرتگاه یا رول محاصره کننده می چرخد.
2.2 ماشین قادر به کار در چرخش یا چرخش کامل عقب با امکان چرخش عقب متغیر.
2.3 تنش سیم از پر تا خالی از ریل پرداخت ثابت نگه داشته می شود.
2.4 سنجه شکستن سیم/برق برای هر بازده.
2.5 پنل پنوماتیک مجهز به سیستم قفل ایمنی
| اندازه آبن ((ملی متر) |
حداکثر سرعت چرخش ((rpm) |
سیم دیالوگ |
| 6B |
12B |
18B |
24B |
آلومینیوم |
مس |
فولاد |
| 200 |
1200 |
900 |
|
|
1.0-25 |
0.2-15 |
0.۲-۰8 |
| 315 |
900 |
800 |
|
|
1.0-25 |
0.5-18 |
0.3-10 |
| 400 |
900 |
800 |
550 |
|
1.0-25 |
1.4-4.0 |
0.6-3.0 |
| 500 |
800 |
600 |
450 |
350 |
1.3-5.0 |
1.8-50 |
1.3-3.5 |
| 560 |
700 |
500 |
400 |
300 |
1.3-5.0 |
1.8-50 |
1.3-3.5 |
| 630 |
700 |
500 |
330 |
260 |
1.3-5.0 |
2.0-6.0 |
1.3-3.5 |
| 710 |
400 |
300 |
|
|
1.3-5.0 |
2.0-6.0 |
1.3-3.5 |
| 760 |
350 |
|
|
|
1.3-5.0 |
2.0-6.0 |
1.3-3.5 |
چه چیزی است و استفاده معمول
یک دستگاه لوله ای (لوله) ، ACSR و سایر هادی های لوله ای را با چرخش یک لوله دقیق (قفس) در اطراف یک هسته ثابت تشکیل می دهد. به طور گسترده ای برای مس / آلومینیوم ، سیم فولاد ، ACSR / AAAC استفاده می شود.,و همچنین می تواند به عنوان یک strander با سرعت بالا برای هسته های عایق شده با یک سر نوار اضافه شده باشد. ترکیب خط معمولی شامل: پرداخت مرکزی، قفس لوله ای، میله مونتاژ، شمارنده متر،کشش (کاپستان)ماشین ها معمولاً از حالت های پیچ و پیچ و پیچ کامل با پیچ و پیچ متغیر، پرداخت تنش ثابت و تشخیص شکستن در هر اسپین پشتیبانی می کنند.
راهنمای اندازه گیری و انتخاب
ساختار و هدف ACSR را تعریف کنید: تعداد رشته های آلومینیومی و سیم های هسته ای فولادی، OD نهایی، طول / ارتفاع مورد نیاز و اینکه آیا شما نیاز به عقب (سیارایی) یا صفر عقب دارید.
قابلیت یک سیم: اطمینان از حداکثر قطر / قدرت یک سیم (به عنوان مثال، Al φ1.5 ∼5.0 mm، Cu φ1.3 ∼4.6 mm، فولاد φ1.3 ∼4.0 mm برای بسیاری از لوله های با سرعت بالا) و ماشین ∼ حداکثر OD (به عنوان مثال،تا φ15 mm در مدل های با سرعت بالا).
تنظیم کشش و capstan: یک قطر capstan و سرعت خط سازگار با هدف تولید و نیروی کشش خود را انتخاب کنید (به عنوان مثال، سرعت خط 20~100 m/min در مدل های با سرعت بالا؛دو قله مانند Ø1200 + Ø1000 mm برای ACSR بزرگتر).
لجستیک رول: اندازه های PN را برای رولین های داخل قفس تایید کنید و برای مطابقت با دستگاه حمل و نقل استفاده کنید (به عنوان مثال، PN1250 PN2000 در ماشین های کلاس 400 PN630 رایج است؛ PN1600 در خطوط 630/1 + 6 ACSR).
کنترل و کیفیت: طرح برای PLC / HMI با کنترل تنش، ارتفاع و طول؛ اضافه کردن OD / هندسه و نظارت در خط در صورت نیاز
PN1600 گیرنده گره آخر.
برای تولید:
رشته های گرد و فشرده شده از مس و آلومینیوم
AAC معمولی گرد و رشته هایی با سیم های آلومینیوم و مس سخت کشیده شده
ساختارهای OPGW در گذرگاه های تک و چندگانه
لوله های بخش
رشته های AAAC و ACSR تا 19 سیم (در یک یا دو گذر)
رشته های فولادی با سیم های معمولی، قوی و فوق العاده قوی
قرار دادن رشته های انعطاف پذیر برای ساختارهای انعطاف پذیر طناب
زره بندی عناصر هسته نوری با سیم های فولادی
قرار دادن هسته های عایق
ویژگی ها:
1ماشین ها توسط موتورهای سه فاز کنترل شده با فرکانس هدایت می شوند، که درایو های جداگانه ای را به روتور متراکم ارائه می دهند.مجموعه های حمل و نقل که به این معنی است که دیگر برای این منظور از دنده ها و گیرنده ها نیازی نیست.
2. تکنولوژی کنترل دیجیتال امکان تنظیم طول بی نهایت متغیر را از میز کنترل فراهم می کند.
3. سرعت می تواند به طور نامحدود از موقعیت میز کنترل در طول کار ماشین متفاوت باشد.
4کنترل صفحه نمایش لمسی از طریق کنترل کننده های قابل برنامه ریزی کنترل و عملکرد فرآیند، نظارت بر ماشین، مدیریت برنامه، ثبت و ذخیره داده ها را به طور کامل خودکار فراهم می کند.عملکردهای خدمات و نگهداری.
5سرعت و زاویه هماهنگی، torque و کنترل کشش.
6. حفظ تمام پارامترهای کیفیت مربوط به محصول در همه زمان ها با استفاده از ترمز کنترل شده ماشین، از جمله در صورت خرابی الکتریکی (نسخ های AC drive)
