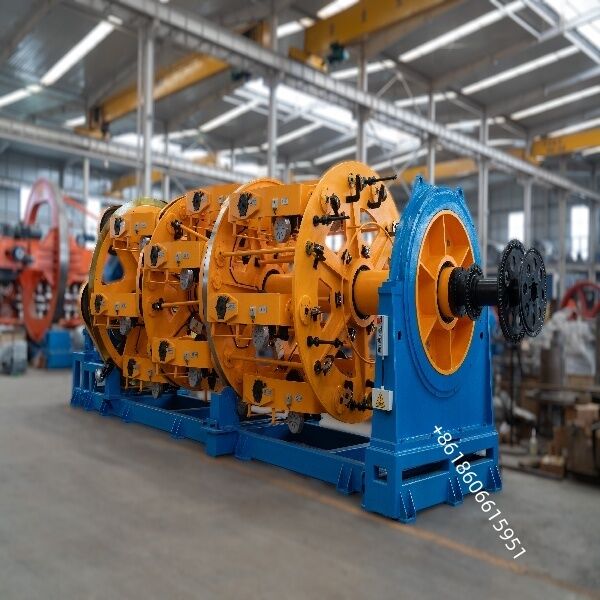

مهندسی و پشتیبانی 630/6+12+18 ماشین بزرگ سرعت سیاره ای
دستگاه بزرگ سرعت سیاره ای برای تولید حجم زیادی از کابل های چند هسته ای مانند کابل های کنترل، برق و داده طراحی شده است.داراي کیفیت بالاتري، از جمله توده های شارژ، فتوولتائیک و رباتیک.
اصول کار و ویژگی های کلیدی
حرکت قفس سیاره ای: چند ریل روی یک قفس سیاره ای در حال چرخش نصب شده است. همانطور که قفس در محور مرکزی چرخش می کند، هر ریل به طور همزمان به تنهایی چرخش می کند و سیم ها را به هم می پیچد.این سیستم دنده "خورشید و سیاره" می تواند برای پیچیدن عقب برای تولید دور تنظیم شود، هسته های کابل فشرده و متمرکز.
سرعت بالا و بهره وری:
ماشین های مدرن برای سرعت چرخش بالا و سرعت خط طراحی شده اند، تولید را به طور قابل توجهی افزایش می دهند در حالی که کیفیت را حفظ می کنند.
کنترل تنش یکنواخت
مجهز به سیستم های تنش فردی (برق های مغناطیسی، هیستریز یا بازوهای رقصنده) که توسط PLC ها مدیریت می شوند تا طول ثابت قرار دادن و جلوگیری از تخمدان رسانا یا نقص های سطحی را تضمین کنند.
پیکربندی های متنوع:
در اندازه های مختلف (به عنوان مثال، 315، 400، 500، 630) با ظرفیت های مختلف رول (6, 12, 18, 24, 30) برای پذیرش طیف گسترده ای از قطر سیم و اندازه های کابل نهایی.
اجزای خط یکپارچه:یک خط تولید کامل معمولا شامل:
سقف های پرداخت مرکزی یا جانبی
قفس فلکی با پیچ پشت
نگهدارنده ی قالب و دستگاه پیش پیچ
کلاه های باند بندی/سلاح کش
کپسین و کشش
استفاده از سیستم عبور
کابینت کنترل الکتریکی با HMI
| این ماشین برای قرار دادن نرده های مس، آلومینیوم، هادی ACSR و کابل KVV با تمام زمان استفاده می شود |
| مشخصات اصلی مدل |
JLY400 |
JLY500 |
JLY630 |
| قطر سیم تک |
Φ1.2-Φ5mm |
Φ1.5-Φ5mm |
Φ2.0-Φ8.0mm |
| حداکثر قطر رشته |
Φ50mm |
Φ45mm |
Φ60mm |
| RPM |
40-94r/min |
33-80r/min |
22-70r/min |
| ارتفاع پرتاب |
25-1005 میلی متر |
45 تا 1473 میلی متر |
76-1330 میلی متر |
| سرعت خط |
39 متر/دقیقه |
50 متر/دقیقه |
48 متر/دقیقه |
| اندازه طبل در قفس را پرداخت کنید |
PN400mm |
PN500mm |
PN630mm |
| اندازه درام پرداخت مرکزی |
PN400-630mm |
PN400-630mm |
PN400-630mm |
| اندازه طبل رو بگير |
PN1250-2000mm |
PN1600-2000mm |
PN1600-2000mm |
کاربردهای معمول
کابل های کنترل و برق: برای کابل های کنترل رباتیک، اتوماسیون و صنعتی که نیاز به رشته های متراکم دارند.
کابل های انرژی جدید: به طور گسترده ای برای تخته های شارژ EV، کابل های فتوولتائیک (PV) و کابل های توربین بادی استفاده می شود.
کابل های داده و ارتباطات: مناسب برای کابل های محلی و کابل های ترکیبی نوری و الکتریکی است.
کابل های تخصصی: برای کابل های انعطاف پذیر، کابل های آسانسور و کابل های پزشکی که کیفیت و سازگاری بسیار مهم است.
تمرکز مهندسی و پشتیبانی
فرآیند و طرح خط: تعریف اندازه هدایت کننده، طول قرار دادن و سرعت خط. ارائه نقشه های GA برای پایه ها، قدرت (معمولاً 3 × 380 ولت، 50 هرتز) و مرزهای ایمنی.
راه اندازی و آموزش: نصب در محل، رشته بندی و راه اندازی. آموزش اپراتورها در مورد عملیات، تنظیم تنش و عیب یابی اساسی.
پشتیبانی از راه دور و میدان: تشخیص مسائل از راه دور از طریق تلفن یا ویدئو. تامین قطعات معدنی مانند لوله کشی، کمربند ها و سنسورها. ارائه خدمات در محل برای خرابی های عمده یا ارتقا.
نگهداری و بهینه سازی: توسعه برنامه های نگهداری پیشگیرانه و مشاوره در مورد ارتقاء سیستم کنترل یا ادغام داده ها برای صنعت 4.0.
نکات مهندسی
تعادل قفس: اطمینان حاصل کنید که بارگذاری کوبل متعادل است تا لرزش و لباس پرتاب در سرعت بالا به حداقل برسد.
کنترل تنش قوی: استفاده از سیستم های تنش با کیفیت بالا و کالیبراسیون شده. برای هادی های دارای رشته های نازک، برای نتایج بهتر، تنش مغناطیسی یا سرو با حلقه بسته در نظر بگیرید.
پایه و تراز: یک پایه سخت بسیار مهم است. تراز دقیق قفس، کاپستان و گیرنده برای جلوگیری از ارتعاش و افزایش عمر قطعات ضروری است.
شبیه سازی اهرم: برای طرح های سفارشی یا با سرعت بالا، از نرم افزار پویایی چند بدن (مانند RecurDyn) برای مدل سازی بارها، بهینه سازی سیستم محرک و کاهش آزمایش و خطا استفاده کنید
