محکم و قابل اعتماد: راه حل های سختگیر صنعتی

قوی و قابل اعتماد: راه حل های رشته ای صلب درجه صنعتی

توضیحات

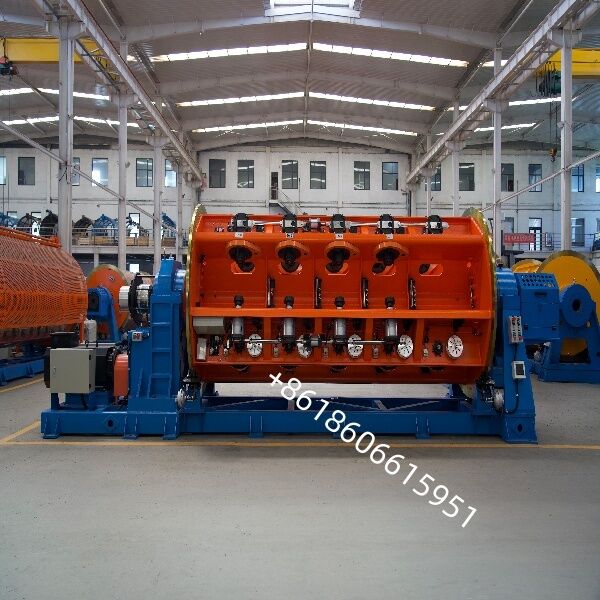

استردر قفس سفت و سخت دستگاهی عالی برای تولید هادی برای کابل های برق است. این Strander ترکیبی از کیفیت، بهره وری و انعطاف پذیری در مقایسه با سایر روش های رشته است.
سری JLK با نام تجاری BEYDE ساخته شده است، یک رهبر جهانی در ماشین های دوار برای کابل های انرژی که بیش از 150 رشته قفس سفت و سخت را برای تولید کنندگان برتر کابل انرژی عرضه کرده است.

دستگاه بندکشی و غربالگری قفس سفت و سخت امکان تولید رساناهای مورد استفاده در کابل‌های هوایی، کابل‌های فشار ضعیف/متوسط/بالا، کابل‌های زیردریایی، کابل‌های برق باد، بخش‌های Milliken، کابل‌های ACRS و غربال‌گری را فراهم می‌کند.

ویژگی ها و مزایا

ظرفیت بالا و بخش بزرگ: قابلیت قرار دادن تعداد زیادی قرقره پرداخت، چرخاندن ده ها یا حتی صدها سیم به طور همزمان. این امر راندمان تولید بالایی را ممکن می‌سازد، و آن را به ویژه برای تولید با حجم بالا هادی‌های بخش بزرگ و هسته‌های کابل مناسب می‌سازد.

صلبیت ساختاری بالا:

طراحی قاب فلزی مستحکم آن استحکام فوق‌العاده‌ای را فراهم می‌کند، که می‌تواند در برابر گشتاور و کشش بسیار زیاد ایجاد شده در طول رشته سیم‌های با مقطع بزرگ و با مقاومت بالا مقاومت کند و عملکرد پایدار را تضمین کند.

دقت بالای رشته‌بندی: فریم‌های سفت و سخت مدرن مجهز به سیستم‌های درایو دقیق، سیستم‌های کنترل تنش و شمارنده‌های طول هستند که طول یکنواخت، ساختار فشرده و کشش ثابت را در تمام سیم‌ها تضمین می‌کنند.

توابع یکپارچه: ماشین‌های مدرن همچنین عملکردهای اضافی مانند پیش‌پیچ‌شدن، چرخش به عقب، اندازه‌گیری قطر آنلاین، پر کردن، یا نوار زدن (سرویس) را یکپارچه می‌کنند.

مقایسه با استرندرهای لوله ای

تفاوت های اصلی بین Strander فریم سخت و یک دستگاه استرندینگ رایج دیگر - Tubular Strander - به شرح زیر است:

ساختار: دستگاه Stranding Frame Rigid از ساختاری با قاب باز استفاده می کند، در حالی که Strander لوله ای دارای ساختار لوله ای بسته است.

قابلیت اجرا: Rigid Frame Strander بیشتر بر تولید سیم و کابل با مقاطع بزرگ، پرسرعت و با حجم بالا تمرکز دارد. Tubular Strander برای سناریوهای تولید در بخش های کوچک که نیاز به انعطاف پذیری بالا (تغییر آسان مشخصات) یا جایی که یک محیط کاملاً بسته لازم است، مناسب تر است.

قرقره های پرداخت:

Rigid Frame Strander معمولاً از قرقره های پرداخت بزرگتر (مانند PN630، PN800، PN1000) برای رفع نیازهای تولید مداوم طولانی مدت استفاده می کند.

سختی:

استحکام کلی Strander قاب سخت به طور قابل توجهی بیشتر از استردر لوله ای است.

فریم سفت و سخت، با قاب با استحکام بالا + طراحی چند قرقره، به تجهیزات ترجیحی برای تولید کابل های برق MV/HV و سیم های لخت با بخش بزرگ تبدیل شده است. مشخصات فنی آن الزامات فرآیند سختگیرانه را برای محصولات پیشرفته مانند کابل های انرژی جدید و هادی های انتقال UHV برآورده می کند. سازندگان مشهور تجهیزات کابل مانند BEYDE یک سری فریم های سفت و سخت با مشخصات و پیکربندی های مختلف ارائه می دهند. تجهیزات BEYDE مزایای متمایز در قابلیت اطمینان، کارایی تولید، سطح اتوماسیون و راحتی عملیاتی را نشان می‌دهند و نیازهای مختلف تولید کابل‌های برق و سیم‌های خالی را در مشتریان مختلف برآورده می‌کنند.

عملکرد اصلی اسکنر فریم سفت و سخت این است که چندین سیم (رسانا) یا رشته های جداگانه را با توجه به جهت و طول لایه مشخص شده به هم بپیچاند و هادی های رشته ای با مقطع بزرگتر، هسته های کابل یا کابل ها را تشکیل دهد. گردش کار اصلی آن به شرح زیر است:

پرداخت:

در قلب آن یک یا چند قاب فلزی دوار مستحکم وجود دارد که مجهز به قرقره‌های پرداختی متعدد (بابین) هستند که معمولاً دارای دستگاه‌های کنترل کشش هستند که سیم‌ها یا رشته‌های جداگانه را تامین می‌کنند.

رشته شدن:

کل قاب با سرعت بالا می چرخد ​​و باعث می شود که تمام قرقره های پرداخت نصب شده با آن بچرخند. به طور همزمان، سیم هسته مرکزی (یا هسته کابل) به صورت خطی در امتداد محور دستگاه پیشروی می کند.

تشکیل:

ترکیبی از حرکت چرخشی قاب و پیشروی خطی سیم باعث می‌شود که سیم‌های مجزای اطراف در زاویه مارپیچ از پیش تعیین‌شده (یعنی طول رشته‌بندی) محکم روی هسته مرکزی بپیچند.

برداشت:

محصول رشته‌ای تمام‌شده روی قرقره جمع‌آوری پیچیده می‌شود.

قدرت شرکت

واقع در Hejian، استان هبی، BEYDE Co., Ltd از Hejian Hongqi Machinery Inc شناخته شده است. محصولات اصلی ما از جمله دستگاه Stranding Rigid، دستگاه Tubular Stranding، Planetary Stranding، دستگاه Bow Stranding، Laying-up Machine، Drum Twister، Armouring Machine و غیره. محصولات ما به طور گسترده در سراسر جهان مورد استفاده قرار می گیرند و نام تجاری ما "Hongqi machine" در چین مشهور شد. اکنون ما با افتخار از نام تجاری معروف و تبدیل شدن به تیم پیشرو در این زمینه هستیم.
