1250/1+4 دستگاه قرار دادن کابل

1250/1+4 دستگاه قرار دادن کابل

مرور کلی

ماشین CLY - 1250/1+4 برای کابل گذاری / بستن کابل های چند هسته ای ولتاژ پایین و متوسط، کابل های کنترل و کابل های معدن طراحی شده است.مناسب برای هر دو هسته گرد و بخش شکل (تا 5 هسته)قفس متروکه مجهز بهعملکرد 100٪ خم کردن عقب، حداقل فشار داخلی در کابل قرار داده شده را تضمین می کند.کل خط توسط یک سیمنز / دلتا PLC + HMI صفحه لمسی با موتورهای اینورتر رانده شده برای ارتفاع دقیق و سرعت خط همگام کنترل می شود.

درخواست

• قرار دادن کابل های برق LV/MV (PVC، XLPE عایق)

• کابل های کنترل و کابل های معدن (2-5 هسته)

• مناسب برای هادی های دایره ای یا پیش اسپیرال شکل بخش

• تیپ غیر فلزی اختیاری (پولیستر / میکا) و زره سیم فولادی

ویژگی های کلیدی

• ✅قفس پرتاب سیاره ای (یک سیم مرکزی + چهار سیم جانبی، PN1250)با قابلیت کامل پیچاندن عقب

• ✅جهت قرار دادن قطب جنوب و جنوب، ارتفاع قرار دادن بدون گام قابل تنظیم از طریق PLC (300 ∼ 2500 میلی متر)

• ✅ ساختاری بزرگ حامل دو طرفه برای کار با سرعت بالا و ارتعاش کم

• ✅ فشرده سازی / آزاد کردن سیم کشی الکتریکی، عملکرد پیش از پیچ برای هسته های بخش

• ✅ مجهز به سر بسته بندی غیر فلزی (2 پد ، 500 ¢ 650 rpm) و زره فولادی اختیاری

• ✅ کاپستان سوسک پنوماتیک با اندازه گیری طول و توقف خودکار در صورت خطا

• ✅ حفاظت کامل از ایمنی: حمل بیش از حد، حمل بیش از حد، قفل درب محافظ، توقف اضطراری

مرور کلی

ماشین CLY - 1250/1+4 برای کابل گذاری / بستن کابل های چند هسته ای ولتاژ پایین و متوسط، کابل های کنترل و کابل های معدن طراحی شده است.مناسب برای هر دو هسته گرد و بخش شکل (تا 5 هسته)قفس است که مجهز به یک عملکرد 100٪ پیچ و خم است، اطمینان از حداقل استرس داخلی در کابل قرار داده شده است.کل خط توسط یک سیمنز / دلتا PLC + HMI صفحه لمسی با موتورهای اینورتر رانده شده برای ارتفاع دقیق و سرعت خط همگام کنترل می شود.

درخواست

قرار دادن کابل های برق LV/MV (PVC، XLPE عایق)

کابل های کنترل و کابل های معدن (2-5 هسته)

مناسب برای هادی های دایره ای یا پیش اسپیرال شکل بخش

تیپ غیر فلزی اختیاری (پولیستر / میکا) و زره سیم فولادی

ویژگی های کلیدی

✅ قفس پرتاب سیاره ای (۱ سیم مرکزی + ۴ سیم جانبی، PN1250) با قابلیت پیچ و خم کامل

✅ جهت S / Z stranding، pitch lay-up stepless قابل تنظیم از طریق PLC (300 ∼ 2500 میلی متر)

✅ ساختاری بزرگ حامل دو طرفه برای کار با سرعت بالا و ارتعاش کم

✅ فشرده سازی / آزاد کردن سیم کشی الکتریکی، عملکرد پیش از پیچ برای هسته های بخش

✅ مجهز به سر بسته بندی غیر فلزی (2 پد ، 500 ¢ 650 rpm) و زره فولادی اختیاری

✅ کاپستان سوسک پنوماتیک با اندازه گیری طول و توقف خودکار در صورت خطا

✅ حفاظت کامل از ایمنی: حمل بیش از حد، حمل بیش از حد، قفل درب محافظ، توقف اضطراری

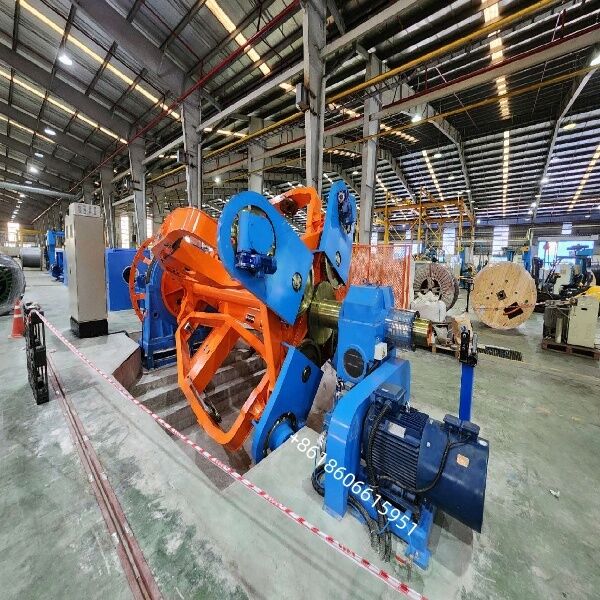

نام محصول: ماشین نصب کابل نوع سیاره ای 1250/1+4 (CLY-1250/1+4)

مرور کلی

ماشین CLY - 1250/1+4 برای کابل گذاری / بستن کابل های چند هسته ای ولتاژ پایین و متوسط، کابل های کنترل و کابل های معدن طراحی شده است.مناسب برای هر دو هسته گرد و بخش شکل (تا 5 هسته)قفس متروکه مجهز بهعملکرد 100٪ خم کردن عقب، حداقل فشار داخلی در کابل قرار داده شده را تضمین می کند.کل خط توسط یک سیمنز / دلتا PLC + HMI صفحه لمسی با موتورهای اینورتر رانده شده برای ارتفاع دقیق و سرعت خط همگام کنترل می شود.

درخواست

• قرار دادن کابل های برق LV/MV (PVC، XLPE عایق)

• کابل های کنترل و کابل های معدن (2-5 هسته)

• مناسب برای هادی های دایره ای یا پیش اسپیرال شکل بخش

• تیپ غیر فلزی اختیاری (پولیستر / میکا) و زره سیم فولادی

ویژگی های کلیدی

• ✅قفس پرتاب سیاره ای (یک سیم مرکزی + چهار سیم جانبی، PN1250)با قابلیت کامل پیچاندن عقب

• ✅جهت قرار دادن قطب جنوب و جنوب، ارتفاع قرار دادن بدون گام قابل تنظیم از طریق PLC (300 ∼ 2500 میلی متر)

• ✅ ساختاری بزرگ حامل دو طرفه برای کار با سرعت بالا و ارتعاش کم

• ✅ فشرده سازی / آزاد کردن سیم کشی الکتریکی، عملکرد پیش از پیچ برای هسته های بخش

• ✅ مجهز به سر بسته بندی غیر فلزی (2 پد ، 500 ¢ 650 rpm) و زره فولادی اختیاری

• ✅ کاپستان سوسک پنوماتیک با اندازه گیری طول و توقف خودکار در صورت خطا

• ✅ حفاظت کامل از ایمنی: حمل بیش از حد، حمل بیش از حد، قفل درب محافظ، توقف اضطراری

پارامترهای فنی اصلی

ترکیب ماشین (تولید استاندارد)

1. PN1250/1+4 قفس فلزی با پیچ و خم عقب 1 مجموعه

2. نگهدارنده دو ردیف بسته شدن مچ ¢ 1 مجموعه

3. Φ630×2 دستگاه نوار غیر فلزی 1 مجموعه

4. شمارنده طول مکانیکی + الکترونیک 1 مجموعه

5. 1600 کیلوگرم گلوله ی پنوماتیک کاپستان 1 مجموعه

6. Φ2500 نوع پورتال (Portal)

7. سیستم کنترل الکتریکی کامل (PLC + HMI + اینورتر) 1 مجموعه

8. محافظ ایمنی و دستگاه توقف اضطراری

9. Φ1600 ستون مرکز پرداخت استند 1 مجموعه
