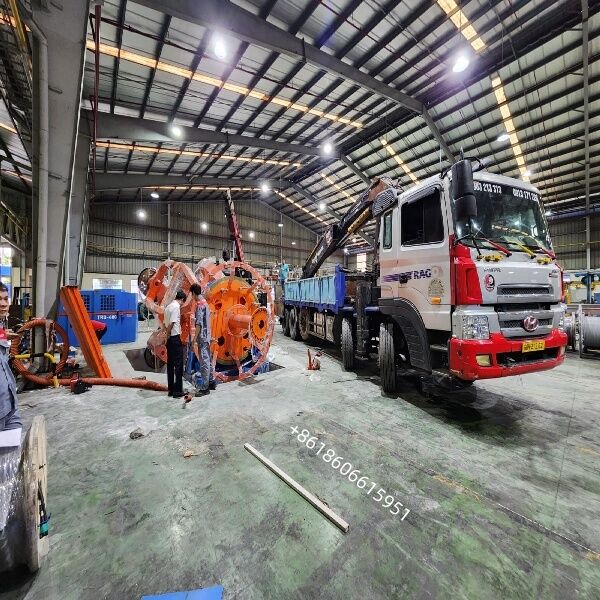

دستگاه کشش کابل 1250/1+4 1250mm Bobbin Planetary Cabler ماشین کشش کابل 1250/1+4
مرور کلی
ماشین CLY - 1250/1+4 برای کابل گذاری / بستن کابل های چند هسته ای ولتاژ پایین و متوسط، کابل های کنترل و کابل های معدن طراحی شده است.مناسب برای هر دو هسته گرد و بخش شکل (تا 5 هسته)قفس است که مجهز به یک عملکرد 100٪ پیچ و خم است، اطمینان از حداقل استرس داخلی در کابل قرار داده شده است.کل خط توسط یک صفحه لمسی PLC + HMI با موتورهای رانده شده توسط اینورتر برای ارتفاع دقیق و سرعت خط همگام کنترل می شود.
درخواست
قرار دادن کابل های برق LV/MV (PVC، XLPE عایق)
کابل های کنترل و کابل های معدن (2-5 هسته)
مناسب برای هادی های دایره ای یا پیش اسپیرال شکل بخش
تیپ غیر فلزی اختیاری (پولیستر / میکا) و زره سیم فولادی
ویژگی های کلیدی
قفس پرتاب سیاره ای (۱ سیم مرکزی + ۴ سیم جانبی، PN1250) با قابلیت پیچاندن کامل
جهت S/Z stranding، pitch lay-up stepless قابل تنظیم از طریق PLC (300 ∼ 2500 میلی متر)
ساختاری بزرگ دو طرفه برای کار با سرعت بالا و لرزش کم
فشرده سازی / آزاد کردن سیم کشی الکتریکی، عملکرد پیش از پیچ برای هسته های بخش
مجهز به سر بسته بندی غیر فلزی (2-pad، 500~650 rpm) و زره فولادی اختیاری
کاپستان پنوماتیک با اندازه گیری طول و توقف خودکار در صورت خطا
حفاظت کامل از ایمنی: حمل بیش از حد، حمل بیش از حد، قفل درب محافظ، توقف اضطراری
| نوع |
1+3 = 4 بابین |
1+4 = 5 بابین |
| مدل |
KP100 |
KP125 |
KP160 |
KP100 |
KP125 |
KP160 |
| درام φ[mm] |
1000 |
1250 |
1600 |
1000 |
1250 |
1600 |
| بخش کابل برای هسته های گرد [mm2] |
16 تا 240 |
25 تا 300 |
25 تا 300 |
16 تا 240 |
25 تا 300 |
25 تا 300 |
| بخش کابل برای هسته های بخش [mm2] |
16 تا 240 |
16 تا 240 |
16 تا 240 |
16 تا 240 |
16 تا 240 |
16 تا 240 |
| بخش کابل برای هسته های پیش از مارپیچ [mm2] |
16 تا 240 |
16 تا 400 |
16 تا 400 |
16 تا 240 |
16 تا 400 |
16 تا 400 |
| کابلی که به پایان رسیده φ[mm] |
60 |
80 |
100 |
60 |
80 |
100 |
| سرعت روتر [rpm] |
55 |
36 |
24 |
55 |
30 |
20 |
| سرعت خط [m/min] |
60 |
60 |
45 |
60 |
60 |
45 |
| قدرت موتور اصلی [کیلو وات] |
55 AC |
55 AC |
55 AC |
65 AC |
65 AC |
65 AC |
ماشین ممکن است کابل های گرد را با پیچ عقب و کابل های بخش بدون پیچ عقب
محرک خط توسط موتورهای AC / DC با همگام سازی الکترونیکی یا مکانیکی بین اجزای خط.
با اصلاح بخش ماشینی تسهیل می شود
با یا بدون تنظیم پیچ پشت (تسلسل خورشید و سیاره)
گودال اصلی برای نگهداری آسان با نردبان های رولر پشتیبانی می شود.
جعبه های دنده های ویژه برای محرک اصلی
ترمز سنگین طبل پنوماتیک برای قفس اصلی
براي 4 تا 9 تا بابل پر کن
HMI و PLC مجهز (اختیاری)
تنظیم آسان
محدوده استفاده و بازپرداخت موجود
واحد حمل و نقل سنگین از کمربند
سر های نوار کنسنتریک/طبیقی
