500/12+18 دستگاه غوطه ور شدن سیاره ای

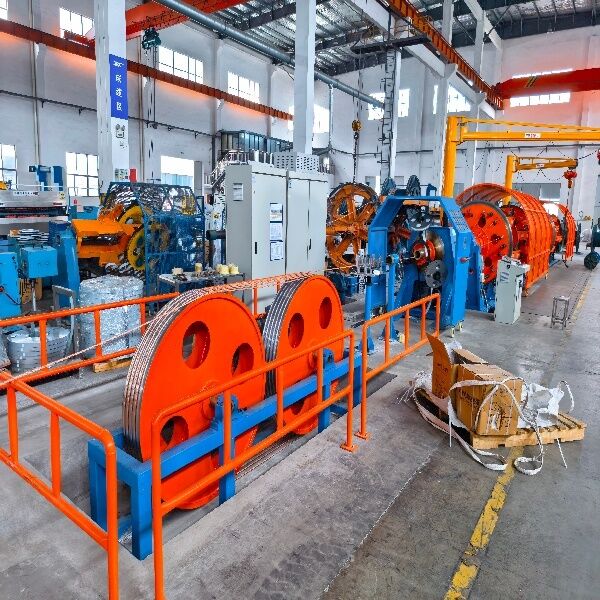

500/12+18 Planetary Stranding Machine | سیم و کابل قفس Strander چین

نمای کلی

ماشین رشته‌ای سیاره‌ای (قفس) JLY-500/12+18 به‌ویژه برای رشته‌های مس لخت، آلومینیوم، هادی‌های ACSR و هسته‌های عایق کابل‌های کنترل طراحی شده است. مجهز به مکانیزم چرخش چرخ دنده سیاره ای (100٪ چرخش به عقب در دسترس است)، استرس داخلی سیم را در حین رشته شدن از بین می برد - و آن را برای هادی های گرد یا بخش شکل، طناب سیم فولادی، و حتی محافظ سیم فولادی / محافظ سیم مسی در صورت پیکربندی اختیاری ایده آل می کند. این خط توسط موتورهای اینورتر AC منفرد هدایت می شود و از طریق صفحه نمایش لمسی PLC + HMI برای تنظیم دقیق و بدون پله طول دراز کنترل می شود.

برنامه های کاربردی

رشته هادی های مسی و آلومینیومی خالی (نرم/سخت کشیده)

ساخت رشته های ACSR (آلومینیوم هادی فولادی تقویت شده).

هسته های عایق بندی شده برای کابل های کنترل و کابل های سیگنال

زره فلزی اختیاری یا محافظ سیم مسی

مناسب برای هادی های سکتوری شکل گرد و پیش فشرده

ویژگی های کلیدی

پیکربندی قفس: 1 بوبین مرکزی + 12 + 18 PND500 (استاندارد PN500 / DIN 46395/46397)

چرخش کامل سیاره ای به عقب: مکانیزم سیاره ای نوع چرخ دنده پیچش سیم و استرس داخلی را کاهش می دهد.

جهت رشته S/Z: گام پایه بدون پله قابل تنظیم از طریق PLC (معمولاً 40-800 میلی متر)

درایو اینورتر انفرادی: قفس، کلاهک و جابجایی به طور مستقل رانده و هماهنگ شده است

کنترل کشش پودری مکانیکی / مغناطیسی: کشش یکنواخت را از بوبین پر به خالی نگه می دارد.

سر نوار چسب غیر فلزی اختیاری (Φ400×2 یا Φ630×2): برای بسته بندی نوار میکا / پلی استر / بالشتک

سیستم های ایمنی: توقف اضطراری، حفاظت از اضافه بار، قفل درب محافظ، توقف خودکار سیم شکسته

ترکیب استاندارد ماشین

پایه پرداخت مرکزی ستونی Φ1600 (یا PN800–PN1250)​ — 1 مجموعه

قفس سیاره‌ای PN500/1+12+18 با مکانیزم چرخش به عقب — 1 مجموعه

نگهدارنده قالب بسته شدن / مونتاژ (قابل تنظیم) — 1 مجموعه

دستگاه نوار چسب غیر فلزی Φ400×2 (اختیاری) — 1 مجموعه

طول سنج مکانیکی + الکترونیکی — 1 مجموعه

کاپستان پنوماتیک دو چرخ (Ø1600/Ø2000) — 1 مجموعه

برداشت از نوع پورتال با تراورس (PN1250/PN1600)​ — 1 مجموعه

کابینت کنترل کامل الکتریکی (PLC + HMI + اینورتر + ورودی/خروجی ایمنی) — 1 مجموعه

نرده های ایمنی، ایست های اضطراری و چراغ های هشدار

لوازم جانبی اختیاری

سیم فولادی / سر زرهی نوار فولادی

سیم مسی غربالگری / سر محافظ

صفحات پرکننده نخ (حداکثر 24 بوبین پرکننده)

پودر مغناطیسی / سیستم کشش هیسترزیس (با نام تجاری وارداتی اختیاری)

01. پشتیبانی کامل یاتاقان: برای حمایت از لوله رشته، از یاتاقان کامل استفاده کنید، که تولید را به شدت افزایش می دهد.
کارایی و اطمینان از اجرای روان، سر و صدای کم و عمر طولانی.
02. بستن بوبین راحت: فنر را برای بستن بوبین به طور خودکار و باز شدن پنوماتیک استفاده کنید.
بوبین با قفل مکانیکی. چنین طرح هایی برای کارکرد آسان و ایمن هستند.
03. حفاظت از سیم شکسته: عملکرد حفاظت از سیم شکسته، توقف خودکار دستگاه را تضمین می کند
یک بار سیم شکسته را تشخیص دهید. ماژول نظارت از راه دور T
