سرعت خط خود را افزایش دهید: راه حل قابل اعتماد 500-630 Magnetic Payoff

سرعت خط خود را افزایش دهید: راه حل قابل اعتماد 500-630 Magnetic Payoff

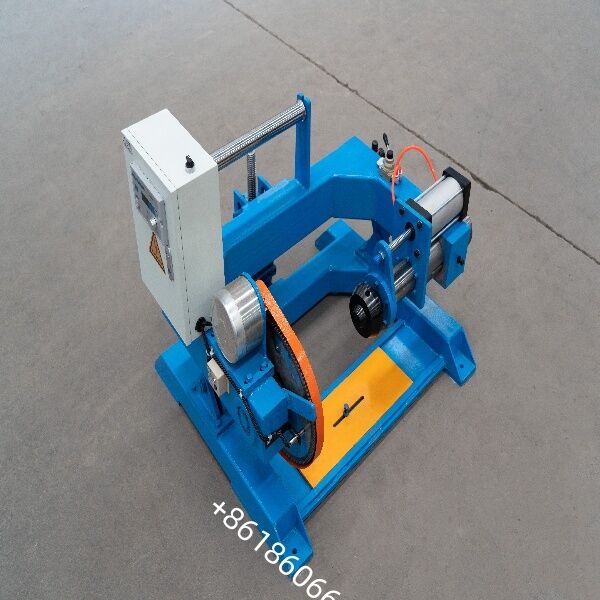

"پرداخت مغناطیسی 500-630" به یک پایه پرداخت با استفاده از پودر مغناطیسی یا ترمز اتصال مغناطیسی اشاره دارد که برای رول هایی با قطر از Φ500mm تا Φ630mm طراحی شده است.آن را به طور معمول در مرحله پرداخت در حال رشد تجهیزات مانند ماشین آلات stranding لوله ای و خطوط اکستروژن برای ارائه کنترل تنش پایدار و جلوگیری از کابل پیچ و تاب و یا شل استفاده می شود.

** تجزیه و تحلیل اصطلاحات کلیدی **

**پرداخت مغناطیسی:**

یک پایه پرداخت که از یک ترمز پودری مغناطیسی یا اتصال مغناطیسی استفاده می کند تا تنش منفعل قابل تنظیم و صاف را فراهم کند و از پیچیدگی سیم ناشی از بی وقفه جلوگیری کند.

**500-630:**

نشان می دهد که محدوده قطر رول قابل استفاده، به طور خاص PN500?? PN630 (قطر بیرونی فلنج حدود 500?? 630mm) ؛ برخی از مدل ها از محدوده تنظیم شده Φ400?? 630mm پشتیبانی می کنند.

** مشخصات فنی مشترک (تعداد معمولی) **

** کنترل تنش:**

ترمز پودری مغناطیسی یا اتصال هیستریز؛ تنش به صورت بدون گام از طریق یک کنترل کننده تنظیم می شود (تعداد های رایج شامل واحدهای پودری مغناطیسی 5 کیلوگرم یا 10 کیلوگرم است).

** طراحی ساختاری:**

نوع بدون شفت با کلیمپ دو طرفه، یا نوع ثابت تک/دو ایستگاه؛ دارای کلیمپ پنوماتیک و بلند کردن/پایان کردن الکتریکی است.

**قدرت حمل:**

حداکثر بار تقریبا 600-1500kg (با توجه به مدل خاص و اندازه رول).

**قطر سیم قابل استفاده:**

به طور معمول φ0.3~5.0mm (برق، آلومینیوم، سیم های آلیاژ و غیره) ؛ بر اساس الزامات فرآیند قابل تنظیم است.

**سرعت خط:**

مدل های منفعل می توانند به سرعت حدود 200 متر در دقیقه برسند؛ مدل های فعال مجهز به موتورها امکان کنترل سرعت هماهنگ با خط تولید اصلی را فراهم می کنند.

**وظایف کمکی:**

تشخیص قطع سیم / توقف خودکار ، حفاظت از محدودیت بالا و پایین ، و تنظیم تنش / اتصال سیستم از طریق صفحه لمسی و PLC.

1در دستگاه های لوله کشی
نقش: منبع تنش پرداخت مرکزی + منبع تنش پرداخت مقدماتی چند سر
پرداخت مرکزی
یک سیم واحد مرکزی (طاقه فولادی، هسته مس، فیبر نوری و غیره) را به داخل بدن لوله ای تغذیه می کند.
ترمز ذرات مغناطیسی باعث ایجاد تنش ثابت با توانایی پیچ و خم مجدد می شود؛ در ترکیب با چرخش سریع بدن لوله ای،این باعث می شود سیم مرکزی به دلیل نیروی گریز از مرکز از گشایش یا نازک شدن جلوگیری کند..
بازده چند سر
استانداردهای مستقل قطعات مغناطیسی برای پرداخت هزینه برای چندین سیم تک در بخش ورودی ماشین اصلی استانداردی تنظیم شده اند.
تنش برای هر سیم به طور مستقل تنظیم می شود، اطمینان از تنش ثابت در میان رشته ها، ارتفاع یکنواخت رشته و گردی عالی محصول نهایی.

کارکردهای کلیدی:
مانع از "گشت زدن" سیم مرکزی می شود.
نرخ شکستن سیم را کاهش می دهد؛ از کار با سرعت بالا بیش از 1000 دور در دقیقه پشتیبانی می کند.
فشار داخلي و برگشتن بعد از غرق شدن رو به حداقل مي رسونه

2در خطوط اکستروژن
نقش: تثبیت کننده تنش جلویی برای تولید عایق / پوشش
در طول مرحله بازپرداخت قبل از ورود هسته های عایق یا هادی به اکسترودر استفاده می شود.
ترمز ذرات مغناطیسی، بی وقفه قطب را خنثی می کند و اجازه می دهد سیم با تنش ثابت وارد سر اکستروز شود و از این طریق جلوگیری می کند:
محرمانه بودن لایه عایق
ضخامت دیواری نامنظم
نقایص سطحی مانند الگوهای "بامبو" یا نشانه های چت.

کارکردهای کلیدی:
ثابت بودن قطر بیرونی را تضمین می کند.
کم کردن انباشت یا نازک شدن سیم در طول چرخه های شروع-وقف.

3در رشته های سخت / رشته های سیاره ای
نقش: واحد پیش پرداخت و واحد کمک پرداخت
به عنوان یک استند پیش پرداخت عمل می کند تا به آرامی چند رول از سیم تک را به قفس متراکم وارد کند.
ایجاد تنش ملایم و بدون شوک در طول رشته های هدایت کننده های برش بزرگ (به عنوان مثال ACSR، کابل های بزرگ) در سرعت های پایین،حفاظت از هادی های نرم آلومینیوم یا مس از تغییر شکل ناشی از کششتوابع کلیدی:
قابل استفاده برای هدايت کننده هاي انعطاف پذير بزرگ.
همگام کردن شروع/ توقف و ردیابی تنش با ماشین اصلی.

4در دستگاه های کشش سیم
نقش: بازپرداخت پیش از استخراج بزرگ یا میانگین
مواد اولیه را از اسپول های بزرگ (Φ500 ∼ 630 میلی متر) قبل از مراحل کشش خشن یا متوسط پرداخت می کند.
ترمز ذرات مغناطیسی بی وقفه اسپول را جذب می کند و از عبور سیم ("فرار") و شکستن جلوگیری می کند.
کارکردهای کلیدی:
از مرطوب کننده ها محافظت می کنه و طول عمر مرطوب کننده ها رو تمدید می کنه
ثبات سرعت کشش را بهبود می بخشد.

5در ماشین آلات جمع آوری
نقش: کنترل دقیق تنش برای هادی های انعطاف پذیر
استفاده می شود برای پرداخت سیم های نازک و انعطاف پذیر مس، قوطی شده یا آلیاژ در طول گروه بندی / رشته بندی.
حالت ولتاژ پایین از کشش یا شکستن سیم های نازک جلوگیری می کند؛ مناسب برای سیم های فوق نازک، سیم های درجه پزشکی و سیم های الکترونیکی است.
کارکردهای کلیدی:
برای سیم های نازک (φ0.03 φ1.0mm) مناسب است.
گردي و انعطاف پذيري سيم را بهبود مي بخشد.

6در دستگاه های نوار بندی
نقش: نوار و یا سیم برق با فشار ثابت
فراهم می کند تنش باز شدن پایدار برای مواد مانند نوار میکا، نوار پلی استر، و پارچه غیر بافته.
از چروک شدن، همپوشانی یا شل شدن نوار جلوگیری می کند؛ کیفیت لایه های عایق یا محافظ را تضمین می کند.
کارکردهای کلیدی:
بدون حباب های هوا به راحتی ضبط می شود.
با دستگاه اصلی هماهنگ می شود؛ جبران تنش خودکار.

7در خط های گیرنده / بازپرداخت
نقش: واحد بازپرداخت فشار دقیق
به عنوان واحد بازپرداخت در طول فرآیندهایی مانند بازپرداخت، بازرسی و علامت گذاری جوهر می باشد.
تضمین می کند که سیم در طول فرآیند پیچاندن عقب پیچیده یا تغییر شکل ندهد.
کارکردهای کلیدی:
مناسب برای چرخش مجدد دقیق کابل های آماده و نیمه تولید شده.
فشار حلقه بسته را با واحد جذب مطابقت می دهد.
