دستگاه یدکی سیاره ای: جایی که هندسه با انتقال قدرت با عملکرد بالا مطابقت دارد

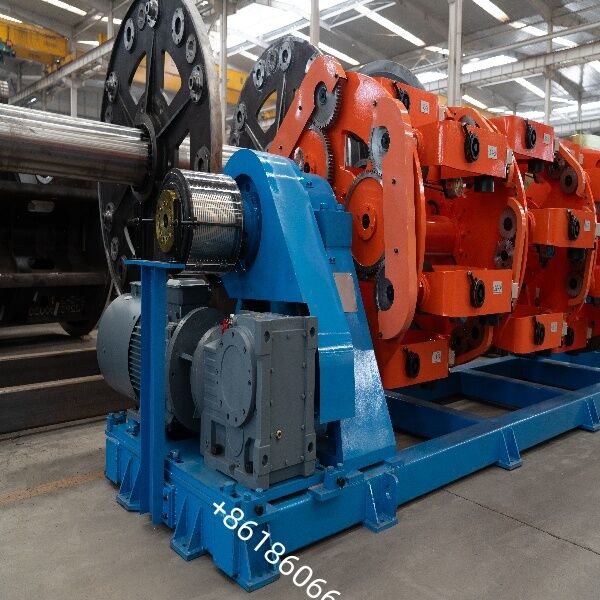

ماشین رشته‌ای سیاره‌ای: جایی که هندسه با انتقال نیرو با کارایی بالا ملاقات می‌کند

ساختار اصلی و اصل کار

سیستم پرداخت: شامل یک پایه پرداخت مرکزی و گهواره های سیاره ای متعدد است. اینها از قرقره‌های کابل پشتیبانی می‌کنند و با قفس رشته‌ای می‌چرخند در حالی که از مکانیزم چرخ دنده برای دستیابی به چرخش دقیق به عقب استفاده می‌کنند.

قفس رشته اصلی: با استفاده از لوله های فولادی بدون درز با دیواره ضخیم ساخته شده و توسط یاتاقان های مقیاس بزرگ پشتیبانی می شود و از استحکام بالا و عملکرد صاف اطمینان می دهد. مدل های خاصی از تنظیمات پشت سر هم مدولار پشتیبانی می کنند.

سیستم کنترل: واحدهای مدرن معمولاً از کنترل‌های PLC و صفحه لمسی همراه با موتورهای درایو فرکانس متغیر (VFD) استفاده می‌کنند تا تنظیم طول و همگام‌سازی تنش بدون پله را امکان‌پذیر کنند.

حوزه های کاربردی کلیدی

کابل‌های انتقال نیرو: تولید کابل‌های برق فشار قوی/متوسط، کابل‌های تقویت‌شده فولادی هادی آلومینیومی (ACSR) و هادی‌های میلیکن با سطح مقطع بزرگ.

کابل های داده و ارتباط: تولید کابل های داده پرسرعت - مانند اترنت، USB 3.1+ و QSFP - برای اطمینان از یکپارچگی سیگنال و به حداقل رساندن تداخل.

کابل‌های تخصصی و انرژی جدید: مناسب برای کابل‌های ابزار پزشکی، کابل‌های زنجیره‌ای رباتیک، دسته‌های سیم‌کشی خودرو، و کابل‌های جریان بالا برای ایستگاه‌های شارژ EV.

مزایای تجهیزات اصلی

فرآیند چرخش 100٪ به عقب: به طور موثر گشتاور باقیمانده را حذف می کند و از تغییر شکل سیم جلوگیری می کند و انعطاف پذیری و عمر مفید محصول نهایی را به طور قابل توجهی افزایش می دهد.

سازگاری با سازه‌های پیچیده: قادر به کنترل تعداد هسته‌های زیاد، هادی‌های شکل‌دار و ساختارهای محافظ مرکب است، از لایه‌های رشته‌ای محکم و گردی برتر اطمینان حاصل می‌کند.

تولید یکپارچه کارآمد: امکان ادغام درون خطی فرآیندهایی مانند چسب زدن و قیطاندن، کاهش حمل و نقل محصولات نیمه تمام و افزایش کارایی کلی تولید را فراهم می کند.

سیستم کنترل الکتریکی:
قسمت کنترل الکتریکی از کابینت برق، کابینت عملیات، صفحه نمایش لمسی و غیره تشکیل شده است و دکمه های کنترل مربوطه بر روی هر واحد وجود دارد.
کابینت الکتریکی با خواص مکانیکی خوب و عملکرد ضد گرد و غبار طراحی شده است و به مقدار مناسبی از فن های تهویه اجباری مجهز شده است.
منبع تغذیه: سیستم 5 فاز 3 سیم، 380 ولت (± 10%) 50 هرتز.
مجموع توان نصب شده: 230 کیلووات
عملکرد حفاظت موتور: مدار کنترل الکتریکی با عملکردهای حفاظت از کاهش فاز، اضافه بار و گرمای بیش از حد برای جلوگیری از آسیب موتور طراحی شده است.
اطلاعات خطای هشدار را می توان در صفحه لمسی جستجو کرد و عملکردهای خطای هشدار و ذخیره داده های فرآیند تولید را دارد.
سیستم عامل: می تواند تنظیمات پارامترهای مختلف را در فرآیند تولید به صورت بلادرنگ مشاهده و تغییر دهد، مانند پیچ، سرعت تولید، وضعیت فعلی کار و سایر اطلاعات.
همه موتورهای محرک با رمزگذار طراحی شده اند و بازخورد رمزگذار در یک سیستم کنترل حلقه بسته عمل می کند.
واحد عملیات کنترل هماهنگی یکپارچه PLC را پذیرفته است. برای کار از صفحه نمایش لمسی HMI استفاده می کند. عملیات ساده و راحت

سیستم حفاظت ایمنی
قفس اصلی: توری ایمنی دیواری دو طرفه (مواد صفحه متخلخل)
انتقال و سایر قطعات: پوشش محافظ ورق فلزی

رنگ:
اجزای چرخان: RAL 1028
بدنه اصلی: RAL 5015 (Phthalo Blue)
قاب پایه: RAL 9017 (مشکی)
یا سفارشی
