پرداخت و جذب ستون سنگین: برای حداکثر ثبات بار طراحی شده است

پرداخت و جذب ستون سنگین: برای حداکثر ثبات بار طراحی شده است

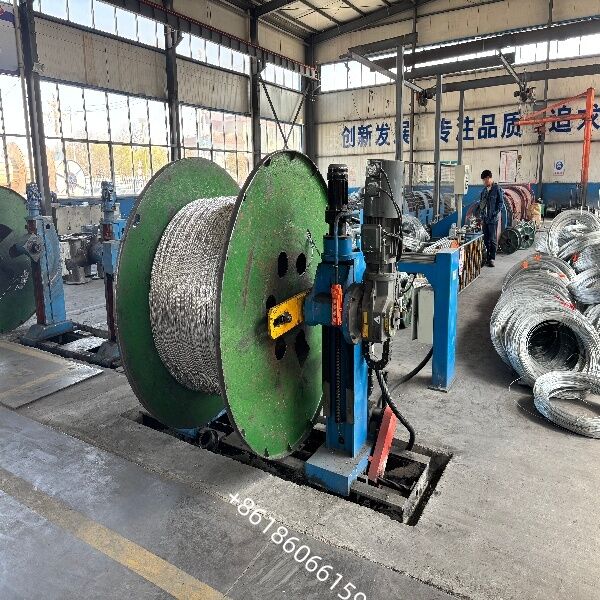

دستگاه های پرداخت و گرفتن از نوع ستون (همچنین به عنوان دستگاه های پرداخت / گرفتن از دو ستون یا سبک گانتری نیز شناخته می شود) تجهیزات کمکی ضروری در خطوط تولید کابل هستند که برای رسیدگی به فرمت بزرگ استفاده می شوند ،رول های سنگین (بوبین ها/طبل ها)آنها از دو ستون مستقل استفاده می کنند که قادر به بلند کردن عمودی و باز کردن و بسته شدن افقی هستند تا سوراخ مرکزی رول را محکم کنند.امکان بازپرداخت صاف کابل (بازپرداخت) و بازپرداخت (بازپرداخت).

** ویژگی های ساختاری کلیدی **

** پشتیبانی دو ستون:** دارای ساختار ستون صفحه فولادی جوش شده است؛ موتورها پیچ های سرب یا زنجیره ها را برای کنترل حرکت عمودی و افقی ستون ها هدایت می کنند،برای گنجاندن رول های دارای عرض و قطر مختلف (معمولاً از PN800 تا PN3150 یا بزرگتر).

**گرفتن بدون گره:** رول توسط مخروط های گرفتن (چاک های مرکزی) در هر دو سر قرار دارد، که نیاز به وارد کردن یک گره سنگین جامد را از بین می برد.این تضمین می کند که کارایی بالا تغییر رول و ایده آل برای عملیات سنگین وظیفه.

** طراحی موبایل (اختیاری):** واحدهای بزرگ دروازه / سبک gantry می توانند به عقب و جلو در ریل های کف حرکت کنند تا با تغییرات در طول خط تولید سازگار شوند یا با تجهیزات دیگر هماهنگ شوند (مانند کشش کرم).

** سیستم های تنش و تراورس:**

** بازپرداخت:** به طور معمول مجهز به ترمز دیسک مکانیکی، ترمز ذرات مغناطیسی یا کنترل گشتاور موتور برای حفظ تنش باز.

**گرفتن:** دارای یک موتور مستقل سرو یا VFD و یک سیستم عبور دقیق برای اطمینان از پیچیدگی صاف و لایه دار و جلوگیری از "تلسکوپ" است.

** نقش در خط تولید **

**به عنوان یک واحد پرداخت:** در آغاز خطوط لوله ای، خطوط سخت / سیاره ای یا خطوط اکستروزن قرار دارد، این باعث ایجاد تنش باز شدن پایدار برای رول های بزرگ هادی ها یا هسته های کابل می شود.جلوگیری از پیچ و تاب گشاده یا سایش سطح.

** به عنوان یک واحد گیرنده:** در انتهای کابل کشی، اکستروژن، زره بندی یا بازپردازی قرار می گیرد، کابل نهایی را به صورت منظم در رول های بزرگ در یک فاصله تنظیم شده،تسهیل ذخیره سازی و حمل و نقل. خط بازپرداخت / آزمایش مستقل: به عنوان یک واحد پرداخت و برداشت مستقل برای تأیید طول کابل ، آزمایش جرقه ، علامت گذاری جوهری یا انتقال اسپول عمل می کند.

تمایز از سایر سیستم های پرداخت

در مقایسه با پرداخت های کانتیلیور مغناطیسی / بدون شاخه (مدل های کوچک 500 ₹ 630):سیستم نوع ستون به طور خاص برای بارهای فوق العاده سنگین (از 5 تا 55 تن) و قطر بزرگ رول طراحی شده است، که سفتی ساختاری برتر را ارائه می دهد؛ در مقابل ، 500 ′′ 630 استانداردهای پرداخت پودر مغناطیسی به طور معمول برای فرایندهای کوچک تا متوسط با سرعت بالا یا فرایندهای اکستروژن در جریان بالا استفاده می شود.

در مقایسه با استانداردهای پرداخت محرک (بر اساس میله): سیستم نوع ستون نیاز به نصب یا برداشتن میله ها را در طول تغییرات رول از بین می برد و سطوح بالاتر اتوماسیون و ایمنی را ارائه می دهد.که باعث می شود آن را برای تولید قطعه بزرگ مناسب تر کند، محصولات طولی مانند کابل های ولتاژ بالا و زیر آب.
