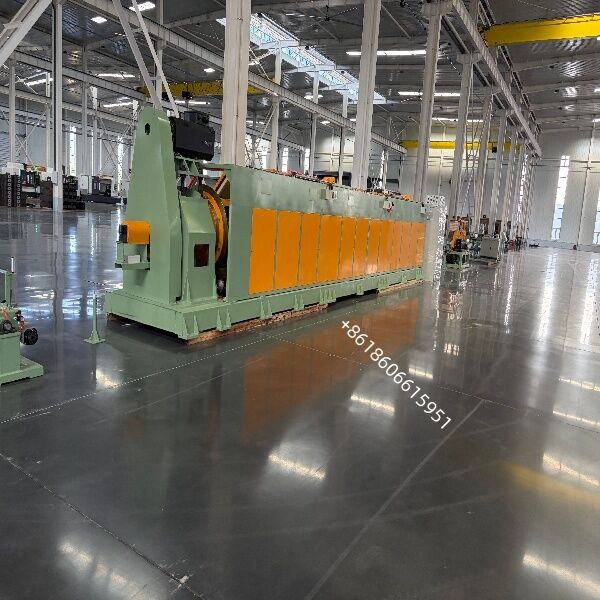

دستگاه تابنده لوله‌ای فولاد پیش تنیده دستگاه تابنده رشته 630/1+6

Name: دستگاه تابنده لولهای فولاد پیش تنیده دستگاه تابنده رشته 630/1+6
Brand: Beyde Trading Co.,Ltd
SKU: 630/1+6
Price: قابل مذاکره USD
Availability: InStock

جزئیات محصول

محل منبع: چین

نام تجاری: Beyde

گواهی: CE

شماره مدل: 630/1+6

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

جزئیات بسته بندی: بسته بندی کانتینر ایمنی

زمان تحویل: 90 روز

شرایط پرداخت: L/C، D/A، D/P، T/T

قابلیت ارائه: 200 مجموعه در سال

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

جزئیات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                دستگاه تابنده لوله‌ای برای رشته فولادی, دستگاه تابنده 630/1+6, دستگاه فولاد پیش تنیده


استفاده:	سرگردان	نام:	ماشین رشته لوله ای
برنامه:	فولاد، ACSR و AAAC، سیم Al	مواد سیم:	فولاد، مس
کوچکترین ماسوره برداشت:	PN800	ارتفاع مرکزی دستگاه:	700 میلی متر
ماسوره پرداخت مرکزی:	PN400-PN630	قدرت:	220/380
اندازه ماسوره برداشت:	PND800-PND1600	PLC:	SIE/MENS
حداقل قطر سیم لخت:	1 میلی متر	حداکثر قطر سیم لخت:	5 میلی متر
گارانتی:	12 ماه

استفاده:	سرگردان
نام:	ماشین رشته لوله ای
برنامه:	فولاد، ACSR و AAAC، سیم Al
مواد سیم:	فولاد، مس
کوچکترین ماسوره برداشت:	PN800
ارتفاع مرکزی دستگاه:	700 میلی متر
ماسوره پرداخت مرکزی:	PN400-PN630
قدرت:	220/380
اندازه ماسوره برداشت:	PND800-PND1600
PLC:	SIE/MENS
حداقل قطر سیم لخت:	1 میلی متر
حداکثر قطر سیم لخت:	5 میلی متر
گارانتی:	12 ماه

توضیحات محصول

دستگاه رشته کن لوله‌ای فولاد پیش تنیده رشته کن 630/1+6

دستگاه رشته کن لوله‌ای پرسرعت برای تولید رشته فولادی بتن پیش تنیده 1×7 (رشته PC) و سیم بکسل گالوانیزه/ضد زنگ 1+6. شش سیم از داخل لوله چرخان خارج شده، بدون پیچش به دور یک سیم مرکزی می‌پیچند و به صورت رشته‌ای پایدار از نظر هندسی و تنش زدایی شده خارج می‌شوند - با سرعت قفس تا 1200 دور در دقیقه.

مرور کلی محصول

دستگاه رشته کن لوله‌ای · مدل TG-630/1+6 · برای رشته فولادی بتن پیش تنیده 1×7 و سیم بکسل 1+6

دستگاه رشته کن لوله‌ای 630/1+6 یک سیستم رشته کنی پرسرعت و بدون پیچش است که برای تولیدکنندگان رشته فولادی بتن پیش تنیده (PC) مطابق با ASTM A416 / A779، EN 10138، GB/T 5224 و ISO 6934-3 طراحی شده است. این دستگاه شش سیم بیرونی (که روی قرقره‌های 630 میلی‌متری حمل شده در داخل لوله چرخان قرار دارند) را به دور یک سیم مرکزی ثابت می‌پیچد و ساختار استاندارد 1×7 رشته‌ای مورد استفاده در سازه‌های بتنی پس کشیده و پیش کشیده را تولید می‌کند.

از آنجایی که قرقره‌های خروجی همراه با لوله می‌چرخند نه در خلاف جهت آن، دستگاه هیچ پیچش معکوسی به سیم‌های منفرد وارد نمی‌کند. نتیجه یک رشته با گام پیچ یکنواخت، قطر ثابت، افت تنش کم و عملکرد چسبندگی عالی با بتن است - سه ویژگی که تعیین می‌کنند آیا یک رشته از آزمون کشش و افت تنش عبور می‌کند یا خیر.

قطر سیم منفرد	Ø 1.0 میلی‌متر - Ø 5.0 میلی‌متر برای ST
حداکثر قطر رشته کنی	حداکثر Ø 17 میلی‌متر
محدوده گام رشته کنی	30 - 500 میلی‌متر (قابل تنظیم بدون پله)
حداکثر سرعت چرخش قفس	550 دور در دقیقه (سرعت تولید واقعی)
محدوده سرعت خطی	20-120 متر در دقیقه
قطر چرخ کاپستان	Ø 1200 + Ø 1200 میلی‌متر
اندازه قرقره خروجی در قفس	PND630
اندازه قرقره جمع کن	PN800-PN1600
اندازه قرقره خروجی مرکزی	PND630
توان موتور اصلی	55 کیلووات
توان موتور کاپستان	30 کیلووات
توان موتور جمع کن	5.5 کیلووات

برند بلبرینگ	HRB
برند لوازم برقی کم ولتاژ	SCHNEIDER
برند قطعات پنوماتیک	AIRTAC
برند موتور محرک اصلی	(برند برتر چینی)
برند موتور جمع کن	(برند برتر چینی)
PLC	SIE/MENS
صفحه لمسی	SIE/MENS
درجه پیچ و مهره	کلاس ≥ 8.8

تضمین کیفیت و خدمات پس از فروش
آزمون پذیرش کارخانه (FAT)
کارکرد بدون بار ≥ 2 ساعت در سرعت 1200 دور در دقیقه، لرزش ≤ 2.8 میلی‌متر بر ثانیه
دقت گام پیچ ≤ ±1% در طول 100 متر
پایداری کشش ≤ ±5% در طول 8 ساعت
قطر رشته در محدوده ±0.15 میلی‌متر، عدم بیضی بودن > 3%
آزمون مدار ایمنی مطابق با ISO 13849-1، دسته 3
مستندات و پشتیبانی
نقشه کلی، P&ID، شماتیک الکتریکی، لیست ترمینال
دفترچه راهنمای عملیات و نگهداری (EN / CN / RU / ES)
لیست قطعات با کدهای OEM، لیست ابزار، اعلامیه CE
نصب در محل، راه‌اندازی و آموزش اپراتور
12 ماه گارانتی، ارسال قطعات یدکی ظرف 72 ساعت از انبار
تشخیص از راه دور از طریق VPN / TeamViewer
