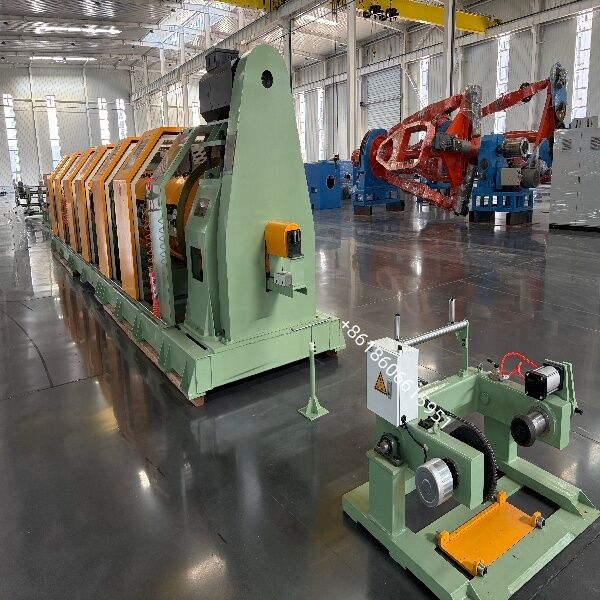

ماشین پی سی استیل 630/1+6 استیل کربن با قدرت بالا

دستگاه استرندینگ فولاد بتن پیش تنیده 630/1+6 فولاد کربن با استحکام بالا

دستگاه استرندینگ لوله‌ای پرسرعت برای تولید کابل فولادی بتن پیش تنیده (PC) 1×7 و سیم بکسل گالوانیزه / استیل ضد زنگ 1+6. شش سیم از داخل لوله چرخان خارج شده، بدون پیچش به دور سیم مرکزی می‌پیچند و به صورت یک کابل پایدار هندسی و تنش‌زدایی شده خارج می‌شوند - با سرعت قفس تا 1200 دور در دقیقه.

مرور کلی محصول

دستگاه استرندینگ لوله‌ای · مدل TG-630/1+6 · برای کابل فولادی بتن پیش تنیده 1×7 و سیم بکسل 1+6

دستگاه استرندینگ لوله‌ای 630/1+6 یک سیستم استرندینگ پرسرعت و بدون پیچش است که برای تولیدکنندگان کابل فولادی بتن پیش تنیده (PC) مطابق با ASTM A416 / A779، EN 10138، GB/T 5224 و ISO 6934-3 طراحی شده است. این دستگاه شش سیم بیرونی (که روی قرقره‌های 630 میلی‌متری قرار گرفته و داخل لوله چرخان حمل می‌شوند) را به دور یک سیم مرکزی ثابت می‌پیچد و ساختار استاندارد 1×7 کابل را تولید می‌کند که در سازه‌های بتنی پس‌کشیده و پیش‌کشیده استفاده می‌شود.

از آنجایی که قرقره‌های خروجی همراه با لوله می‌چرخند و نه در خلاف جهت آن، دستگاه هیچ پیچش معکوسی به سیم‌های منفرد وارد نمی‌کند. نتیجه یک کابل با گام پیچ یکنواخت، قطر ثابت، افت تنش کم و عملکرد پیوند عالی با بتن است - سه ویژگی که تعیین می‌کنند آیا یک کابل از آزمون کشش و افت تنش عبور می‌کند یا خیر.

تضمین کیفیت و خدمات پس از فروش
آزمون پذیرش کارخانه (FAT)
کارکرد بدون بار ≥ 2 ساعت در سرعت 1200 دور در دقیقه، لرزش ≤ 2.8 میلی‌متر بر ثانیه
دقت گام پیچ ≤ ±1% در طول 100 متر
پایداری کشش ≤ ±5% در طول 8 ساعت
قطر کابل در محدوده ±0.15 میلی‌متر، بیضی بودن > 3% نباشد
آزمون مدار ایمنی مطابق با ISO 13849-1، دسته 3
مستندات و پشتیبانی
نقشه کلی، P&ID، شماتیک الکتریکی، لیست ترمینال‌ها
دفترچه راهنمای عملیات و نگهداری (انگلیسی / چینی / روسی / اسپانیایی)
لیست قطعات با کدهای OEM، لیست ابزار، اعلامیه CE
نصب در محل، راه‌اندازی و آموزش اپراتور
12 ماه گارانتی، ارسال قطعات یدکی ظرف 72 ساعت از انبار
تشخیص از راه دور از طریق VPN / TeamViewer

جهت عملیات:

دستگاه دست راست، یعنی رو به دستگاه، خروجی سمت چپ و جمع‌کننده سمت راست

رنگ:

بدنه اصلی تجهیزات: RAL 6021 سبز روشن (پوشش موج‌دار)
قطعات چرخان: RAL 1037 زرد آفتابی
بدنه اصلی محافظ: RAL 6021 سبز روشن (پوشش موج‌دار)
پنل‌های درب کشویی: RAL 1037 زرد آفتابی
داخل محافظ: RAL 1013 سفید صدفی
محفظه کنترل: RAL 7032 خاکستری سنگریزه
