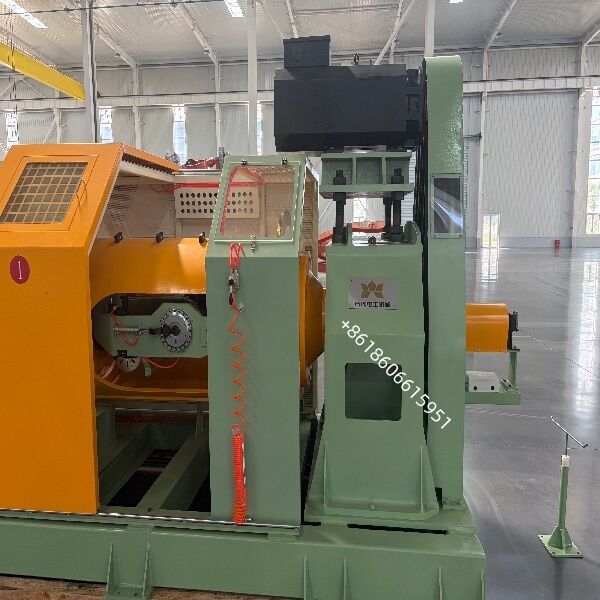

دستگاه رشته کن لوله ای پرسرعت برای تولید رشته فولادی بتن پیش تنیده 1×7 (رشته PC) و سیم بکسل های گالوانیزه / استیل ضد زنگ 1+6. شش سیم از داخل لوله چرخان خارج می شوند، بدون پیچش به دور یک سیم مرکزی می پیچند و به صورت یک رشته پایدار هندسی و بدون تنش خارج می شوند - با سرعت قفس تا 1200 دور در دقیقه.

مرور کلی محصول

دستگاه رشته کن لوله ای · مدل TG-630/1+6 · برای رشته فولادی بتن پیش تنیده 1×7 و سیم بکسل 1+6

دستگاه رشته کن لوله ای 630/1+6 یک سیستم رشته کن پرسرعت و بدون پیچش است که برای تولیدکنندگان رشته فولادی بتن پیش تنیده (PC) مطابق با ASTM A416 / A779، EN 10138، GB/T 5224 و ISO 6934-3 طراحی شده است. این دستگاه شش سیم بیرونی (که روی قرقره های 630 میلی متری که در داخل لوله چرخان حمل می شوند پیچیده شده اند) را به دور یک سیم مرکزی ثابت می اندازد و ساختار استاندارد رشته 1×7 را که در ساخت و ساز بتن پس کششی و پیش کششی استفاده می شود، تولید می کند.

از آنجایی که قرقره های خروجی همراه با لوله می چرخند نه در خلاف جهت آن، دستگاه هیچ پیچش معکوسی به سیم های منفرد وارد نمی کند. نتیجه یک رشته با گام پیچ یکنواخت، قطر ثابت، تنش کم و عملکرد چسبندگی عالی با بتن است - سه ویژگی که تعیین کننده عبور رشته از آزمون کشش و تنش است.

سینماتیک واقعی لوله ای و بدون پیچش
شش قرقره 630 میلی متری که در داخل یک لوله فولادی متعادل دینامیکی قرار گرفته اند. سیم ها بدون معکوس شدن خارج می شوند، بنابراین هیچ پیچش باقی مانده ای، هیچ "فنری" در رشته نهایی وجود ندارد، هیچ آسیبی به سیم وارد نمی شود.

چرخ دنده های سخت کاری شده و سنگ زنی شده
مجموعه چرخ دنده تعویضی برای انتخاب گام پیچ، به علاوه نوع متغیر بدون پله در صورت درخواست. دقت گام ≤ ±1%، قابل تکرار از قرقره به قرقره و از بچ به بچ.

تنظیم کشش سیم منفرد
کشش خروجی کنترل شده با پودر مغناطیسی یا سروو، 5-60 نیوتن برای هر سیم، انحراف ≤ ±5% در طول 8 ساعت. از سیم های بیرونی شل و نوسان قطر جلوگیری می کند.

لوله ایمنی تمام طول
لوله چرخان که توسط یک محافظ فولادی ثابت با درب های دسترسی قفل شونده، آزادسازی درب در سرعت صفر و توقف اضطراری دو کاناله (ISO 13849-1، Cat. 3) احاطه شده است.

قابلیت سرعت بالا
سرعت قفس تا 1200 دور در دقیقه (بسته به محصول و تعادل). پشتیبانی دو بلبرینگ، تعادل دینامیکی ISO 21940 G6.3، لرزش ≤ 2.8 میلی متر بر ثانیه در سرعت کامل.

کنترل PLC + HMI
نمایش دور در دقیقه، گام پیچ، سرعت خطی، شمارنده متر، کشش و هشدار در زمان واقعی. 50 دستورالعمل محصول، اترنت/Modbus TCP، OPC-UA اختیاری برای اتصال MES.

تضمین کیفیت و خدمات پس از فروش
آزمون پذیرش کارخانه (FAT)
کارکرد بدون بار ≥ 2 ساعت در 1200 دور در دقیقه، لرزش ≤ 2.8 میلی متر بر ثانیه
دقت گام پیچ ≤ ±1% در طول 100 متر
پایداری کشش ≤ ±5% در طول 8 ساعت
قطر رشته در محدوده ±0.15 میلی متر، بیضی بودن بیش از 3% نباشد
آزمون مدار ایمنی مطابق با ISO 13849-1، Cat. 3
مستندات و پشتیبانی
نقشه کلی، P&ID، شماتیک الکتریکی، لیست ترمینال
دفترچه راهنمای عملیات و نگهداری (EN / CN / RU / ES)
لیست قطعات با کدهای OEM، لیست ابزار، اعلامیه CE
نصب در محل، راه اندازی و آموزش اپراتور
12 ماه گارانتی، ارسال قطعات یدکی در 72 ساعت از انبار
تشخیص از راه دور از طریق VPN / TeamViewer

جهت عملیات:

دستگاه دست راست، یعنی رو به دستگاه، خروجی سمت چپ و جمع کن سمت راست

رنگ:

بدنه اصلی تجهیزات: RAL 6021 سبز روشن (پوشش موج دار)
قطعات چرخان: RAL 1037 زرد آفتابی
بدنه اصلی محافظ: RAL 6021 سبز روشن (پوشش موج دار)
پنل های درب کشویی: RAL 1037 زرد آفتابی
داخل محافظ: RAL 1013 سفید صدفی
محفظه کنترل: RAL 7032 خاکستری سنگریزه ای
